A quoi servent les filtres haut-parleurs passifs
Découvrez l’importance des filtres haut-parleur passifs dans les systèmes audio. Apprenez comment ces composants simples et fiables, utilisant résistances, condensateurs et inductances, séparent les fréquences sonores pour améliorer la qualité sonore et éviter les distorsions.
Explorez leurs avantages, notamment l’absence de besoin d’alimentation externe et leur coût économique, ainsi que leurs applications pratiques dans les enceintes de sonorisation, les systèmes home cinéma et les installations automobiles. Optimisez la performance de vos haut-parleurs avec des filtres passifs.
Introduction aux Filtres Haut-Parleur Passifs
Les filtres haut-parleur passifs jouent un rôle crucial dans les systèmes audio. Ils permettent de séparer les différentes fréquences sonores pour les envoyer aux haut-parleurs appropriés. Cela améliore la qualité sonore globale et prévient les distorsions.
Fonctionnement des Filtres Haut-Parleur Passifs
Un filtre haut-parleur passif utilise des composants comme des résistances, des condensateurs et des inductances pour diviser le signal audio. Par exemple, un filtre passe-bas laisse passer les basses fréquences tout en atténuant les hautes fréquences, tandis qu’un filtre passe-haut fait l’inverse.
Avantages des Filtres Haut-Parleur Passifs
L’un des principaux avantages des filtres haut-parleur passifs est leur simplicité et leur fiabilité. Sans besoin d’alimentation externe, ils sont faciles à intégrer dans n’importe quel système audio. De plus, ils sont souvent plus économiques que leurs équivalents actifs.
Applications Pratiques
Les filtres haut-parleur passifs sont couramment utilisés dans les enceintes de sonorisation, les systèmes home cinéma et même dans les installations automobiles. Ils permettent d’optimiser la performance audio en garantissant que chaque haut-parleur reçoit seulement les fréquences pour lesquelles il est conçu.
En conclusion, un filtre haut-parleur passif est un composant essentiel pour quiconque cherche à améliorer la qualité sonore de son système audio. Sa capacité à gérer les fréquences et à optimiser la performance des haut-parleurs en fait un choix privilégié pour les audiophiles et les professionnels du son.
Comprendre les Différents Types de Filtres Haut-Parleurs Passifs
Filtre Passe-Bas
Le filtre passe-bas est conçu pour permettre uniquement aux fréquences inférieures à une certaine valeur de passer à travers. Il est couramment utilisé pour les caissons de basses, car il permet de bloquer les hautes fréquences qui ne sont pas nécessaires pour ce type de haut-parleur.
Filtre Passe-Haut
À l’inverse du filtre passe-bas, le filtre passe-haut permet aux fréquences supérieures à une certaine valeur de passer. Ce type de filtre est souvent utilisé pour les tweeters, qui sont responsables de la reproduction des hautes fréquences.
Filtre Passe-Bande
Le filtre passe-bande combine les caractéristiques des filtres passe-bas et passe-haut. Il permet seulement à une bande spécifique de fréquences de passer à travers. Ce type de filtre est idéal pour les haut-parleurs médiums qui doivent reproduire une plage de fréquences limitée.
En conclusion, choisir le bon type de filtre haut-parleur passif est essentiel pour optimiser la qualité sonore de votre système audio. Que vous ayez besoin d’un filtre passe-bas, passe-haut ou passe-bande, chaque type a son propre rôle et application dans la gestion des fréquences sonores.
Les composants du filtre passif
Tous les filtres haut-parleur passifs sont constitués de trois types de composants ;
- Des bobines ou selfs, qui laissent passer les fréquences graves,
- De condensateurs qui laissent passer les fréquences aigues. Il y a 2 types de condensateurs qui sont utilisés dans les filtres :
Les condensateurs MKP et les condensateurs chimiques - Des résistances qui servent à diminuer l’intensité du son.
La combinaison de ces composants permettent de réaliser un filtre. Sur les filtres les plus évolués, on peut trouver également des systèmes de protection du tweeter dés lors que l’intensité du signal dépasse une certaine intensité.
Les bobines ou selfs
Les selfs, également appelées bobines ou inductances, sont des composants essentiels des filtres passifs pour haut-parleurs. Voici les principaux aspects concernant leur composition et leur fiabilité :
Composition
Les selfs pour filtres haut-parleurs sont généralement constituées des éléments suivants :
- Un fil conducteur enroulé, le plus souvent en cuivre de haute pureté (99,99% OFC)
- Un support d’enroulement, qui peut être en plastique ou en matériau composite
- Éventuellement un noyau, qui peut être en ferrite ou à air
Types de selfs
Il existe principalement deux types de selfs utilisées dans les filtres passifs :
- Selfs à air : Elles n’ont pas de noyau magnétique. Elles offrent une bonne linéarité mais nécessitent plus de fil pour atteindre une inductance donnée.
- Selfs à noyau ferrite : Elles utilisent un noyau magnétique en ferrite. Elles permettent d’obtenir des inductances plus élevées avec moins de fil, mais peuvent présenter une saturation à fort courant
Caractéristiques importantes
Les principales caractéristiques à considérer pour une self de filtre sont :
- L’inductance : Mesurée en millihenrys (mH), elle détermine la fréquence de coupure du filtre
- La résistance interne : Elle affecte le facteur de qualité (Q) du haut-parleur et peut modifier ses performances
- Le diamètre du fil : Un fil plus épais offre une résistance plus faible, ce qui est préférable pour les basses fréquences
Fiabilité et qualité
Les principales caractéristiques à considérer pour une self de filtre sont :
- L’inductance : Mesurée en millihenrys (mH), elle détermine la fréquence de coupure du filtre4
- La résistance interne : Elle affecte le facteur de qualité (Q) du haut-parleur et peut modifier ses performances1
- Le diamètre du fil : Un fil plus épais offre une résistance plus faible, ce qui est préférable pour les basses fréquences1
Fiabilité et qualité
Pour assurer la fiabilité et la qualité d’une self dans un filtre haut-parleur :
- Choisir des matériaux de qualité : Utiliser du cuivre de haute pureté et des supports d’enroulement robustes
- Considérer la résistance interne : Une faible résistance en série avec le haut-parleur de grave assure un meilleur amortissement et des basses bien définies
- Éviter les interférences : Positionner correctement les selfs dans le filtre pour minimiser les interactions électromagnétiques entre elles
- Adapter le type de self à l’usage : Par exemple, utiliser des selfs à noyau ferrite avec du fil épais (1,4 mm) pour les fréquences inférieures à 250 Hz
- Tenir compte de la puissance : S’assurer que la self peut supporter la puissance du système sans saturation ou surchauffe
En suivant ces principes, on peut obtenir des selfs fiables et performantes pour les filtres de haut-parleurs, contribuant ainsi à la qualité sonore globale du système audio.

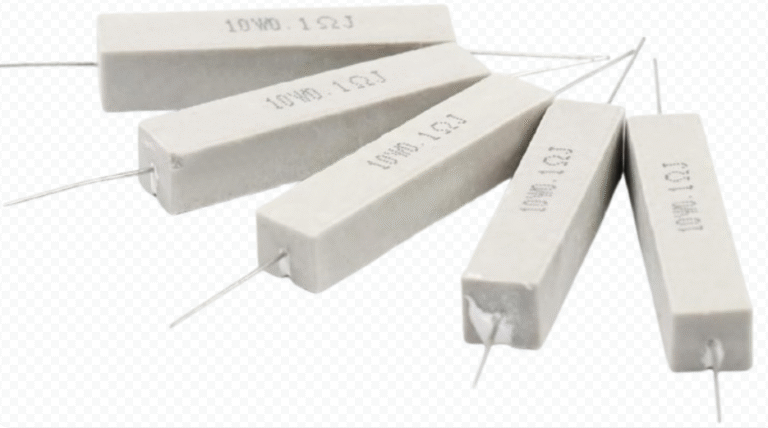

Les résistances cémentées
Les résistances cémentées sont des composants couramment utilisés dans les filtres passifs pour haut-parleurs. Voici les principales caractéristiques de leur composition et de leur fiabilité :
Composition
Les résistances cémentées sont constituées des éléments suivants :
- Un corps en céramique qui sert de support
- Un mélange résistif à base de carbone et de liant céramique déposé sur le corps
- Des terminaisons métalliques aux extrémités pour le raccordement
Fiabilité
Plusieurs facteurs contribuent à la fiabilité des résistances cémentées pour les applications audio :
- Stabilité thermique : Elles offrent une bonne dissipation thermique grâce à leur enveloppe céramique, ce qui permet de maintenir des performances stables même à des puissances élevées
- Résistance aux vibrations : Leur construction robuste les rend résistantes aux vibrations générées par les haut-parleurs.
- Durabilité : Contrairement à certains condensateurs, les résistances cémentées ne se dégradent pas significativement avec le temps.
- Tolérance : Elles sont généralement disponibles avec une tolérance de 5%, ce qui est suffisant pour la plupart des applications audio.
Considérations pour les filtres haut-parleurs
- Pour les applications hi-fi, il est recommandé d’utiliser des résistances non-inductives afin de minimiser les distorsions
- Des puissances de 10W sont courantes pour les filtres passifs domestiques, tandis que des modèles 25W sont préférables pour la sonorisation
- Le choix de la valeur de résistance dépend de l’atténuation souhaitée et de l’impédance du haut-parleur à compenser
En résumé, les résistances cémentées offrent un bon compromis entre performance, fiabilité et coût pour la réalisation de filtres passifs de haut-parleurs.
Les condensateurs
Les condensateurs jouent un rôle crucial dans les filtres de haut-parleurs. Voici les principaux points à retenir concernant leur composition et leur fiabilité :
Types de condensateurs
Les condensateurs jouent un rôle crucial dans les filtres de haut-parleurs. Voici les principaux points à retenir concernant leur composition et leur fiabilité :
Condensateurs à film
- Les plus utilisés sont les condensateurs à film polypropylène (MKP)
- Ils sont non polarisés et très fiables dans le temps
- Recommandés pour la plupart des applications de filtrage audio
Condensateurs électrolytiques
Peuvent être utilisés pour les fortes valeurs en parallèle (ex: 47μF ou plus)
- Moins chers et plus compacts que les MKP
- Bipolaires (non polarisés) pour les applications audio
- Réputation d’être moins durables, mais tiennent relativement bien dans le temps
Qualité et fiabilité
- Les condensateurs MKP de qualité sont durables et ne s’altèrent pas avec le temps
- Plus la tension nominale est élevée, plus le condensateur est fiable
- Les condensateurs haut de gamme sont généralement plus volumineux
Considérations pour le choix
- La qualité des condensateurs en parallèle est moins critique que ceux en série.
- Pour les tweeters, on peut privilégier des condensateurs haut de gamme sur le trajet du signal.
- Il faut rester cohérent avec le prix et la qualité globale de l’enceinte.
- Remplacer les vieux condensateurs peut améliorer la précision et la dynamique des enceintes anciennes.
Recommandations
- Utiliser des condensateurs MKP pour la plupart des applications.
- Choisir la bonne valeur est plus important que la technologie pour l’ajustement du filtre.
- Faire des essais avec différentes valeurs avant d’investir dans des composants haut de gamme.
- Considérer le passage au filtre actif pour réduire les coûts à long terme.
En résumé, les condensateurs MKP offrent le meilleur compromis qualité/prix pour la plupart des filtres de haut
Quels sont les avantages des condensateurs MKP par rapport aux autres type
Les condensateurs à film polypropylène (MKP) présentent plusieurs avantages par rapport aux autres types de condensateurs :
Stabilité et fiabilité
- Haute stabilité dans le temps et en température
- Excellente résistance d’isolement, ce qui les rend moins susceptibles aux pannes diélectriques
- Bonne tenue en régime impulsionnel, supérieure aux condensateurs MKT (polyester)
Performance électrique
- Faible facteur de dissipation, ce qui signifie qu’ils gaspillent moins d’énergie et sont plus efficaces
- Meilleure ESR (résistance série équivalente) à haute fréquence que d’autres types
- Conviennent bien aux applications à haute fréquence
Applications
- Idéaux pour le filtrage audio et l’élimination des bruits électriques indésirables
- Bien adaptés pour les alimentations électriques et les équipements médicaux nécessitant une source d’énergie stable et sûre
- Recommandés pour les applications nécessitant une grande précision, comme les circuits d’oscillation
Durabilité
- Compatible avec la technologie d’auto-guérison, améliorant ainsi leur fiabilité à très long terme
- Capacité à fonctionner sur une large plage de températures (généralement de -55°C à 125°C)
Ces caractéristiques font des condensateurs MKP un choix privilégié pour de nombreuses applications audio et électroniques nécessitant des performances stables et fiables.
